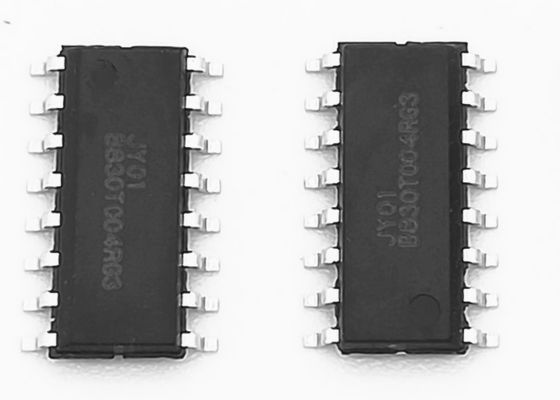

JY01A chế độ SPWM Cảm biến Hall IC điều khiển động cơ BLDC

JY01 IC điều khiển động cơ một chiều không chổi than 3 pha cho động cơ BLDC cảm biến Hall hoặc động cơ BLDC không cảm biến

Các tính năng của JY01

JY01 là IC điều khiển được thiết kế đặc biệt cho trình điều khiển động cơ DC không chổi than, được áp dụng cho động cơ BLDC cảm biến Hall hoặc động cơ BLDC không cảm biến, dễ ứng dụng, mạch ngoại vi đơn giản, chi phí thấp, mô đun truyền động SPWM với tiếng ồn thấp, hiệu quả cao, chất lượng ổn định và kỹ thuật chuyên nghiệp hỗ trợ, JY01 đã nhanh chóng được nhiều kỹ sư điện tử chấp thuận.

Ứng dụng JY01
quạt DC không chổi than, máy bơm DC không chổi than, máy cắt cỏ, xe tay ga, xe cân bằng, rô bốt, thiết bị và dụng cụ khoa học, bơm nhiên liệu tự động, Windows điện, điều chỉnh ghế điện, quạt điều hòa không khí, điều chỉnh gương chiếu hậu bằng điện, chẳng hạn như thiết bị gia dụng như máy hút bụi, máy lạnh, thiết bị sửa ống nước, đồ chơi trẻ em cao cấp, máy bay mô hình, xe mô hình, mô hình…;Nó cũng đã được sử dụng rộng rãi trong các công cụ cầm tay như máy mài, máy khoan cầm tay, máy khắc, tua vít điện, v.v.


2: Đặc điểm

Điện áp làm việc: 4,5 v-5,5 V.

Nhiệt độ làm việc: -40-85 ℃
Chế độ lái: SPWM
Chế độ truyền động Daul: Với Hall senor hoặc không cảm biến
Động cơ thích ứng: không có động cơ hội trường / động cơ hội trường.
Kiểm soát chỉ đạo: tích cực / tiêu cực
Đảo ngược mềm: Có
Tín hiệu tốc độ: Có
Bảo vệ quá tải: Có
Vòng kín hiện tại: Có
Ổ đĩa hiện tại không đổi: Có
Bảo vệ chặn: Có
Khởi động nhẹ nhàng: có
Công nghệ đặc biệt: Chức năng khởi động an toàn đầy đủ điều kiện JYKJ
Điều chỉnh tốc độ: tuyến tính
Giai đoạn khởi động mềm: 1 S, 3 S, 10S tùy chọn

Bao bì SOP16

JY01 bao gồm Hall công suất trung bình và bảng điều khiển không chổi than cảm biến, 6 chiếc TO-220 đóng gói MOSFET công suất cao gắn ở mặt sau của PCB, điện áp bảng điều khiển VCC trong phạm vi Dòng hoạt động tối đa lên đến 20A (cộng với mạch tản nhiệt thích hợp đã được sử dụng thành công trong như động cơ không chổi than DC, máy bơm động cơ DC không chổi than, động cơ xe tay ga, thiết bị cầm tay, v.v.

Các ứng dụng khung N + N có thể đạt được nhu cầu về điện áp và dòng điện cao, vì vậy nó được sử dụng rộng rãi trong nhiều điều khiển động cơ không chổi than DC
điện áp làm việc cao hơn hoặc dòng điện làm việc cao hơn.Mạch này là các mạch trưởng thành.Mạch do tính ổn định cao, dễ sản xuất và chi phí thấp và có thể được tạo điều kiện cho sản xuất mô-đun.


JY01 được tích hợp IC điều khiển 2 trong 1 cho động cơ DC không chổi than Hall hoặc cảm biến nên rất dễ ứng dụng trong sử dụng, các bạn chú ý trước khi thiết kế mạch và ứng dụng.

1: JY01 cho trình điều khiển động cơ cảm biến Hall, kết nối Pin 1 với Vss hoặc kết nối 5V khi bật nguồn, JY01 sẽ lái xe như cách Hall.

2: JY01 cho trình điều khiển động cơ không cảm biến, cung cấp 0,1V -4V cho Pin 1, JY01 sẽ lái theo cách không cảm biến.

Chân 1 là chân đa chức năng, có ba trạng thái hoạt động:

1: JY01 trong cài đặt ứng dụng khi bật nguồn.
2: Chân này là chân điều khiển Bật theo cách Hall, Điện áp mức cao là ổ đĩa bình thường, Điện áp mức thấp là
ổ cấm (không có đầu ra)
3: Chân này là Chân điều chỉnh mômen khởi động theo Cách không cảm biến, dải điện áp: 0,1V-2V.
Vui lòng xác nhận trạng thái ứng dụng của JY01 trước khi thiết kế.

a) Cài đặt mô-men xoắn khởi động: Cài đặt mô-men xoắn khởi động rất quan trọng để khởi động động cơ không nhạy,
Mômen khởi động liên quan đến hiệu suất của động cơ.động cơ sẽ không khởi động hoặc khó khởi động nếu
mômen khởi động nhỏ, động cơ sẽ lắc hoặc đảo chiều nếu mômen khởi động quá cao.
Gỡ lỗi ứng dụng ban đầu theo tải động cơ, hãy làm theo các bước như sau:
i.Kết nối một chiết áp 20K với 0 V và 5 V, chân giữa kết nối với chân I IC JY01.
ii.Điều chỉnh chiết áp về 0 V (Mômen khởi động 0) khi bật nguồn.
iii. Tín hiệu điều chỉnh tốc độ đầu vào đến chân VR từ 0V đến 5V và kiểm tra động cơ có khởi động hay không
iv.Nếu động cơ không thể khởi động hoặc khởi động bất thường, có thể thêm giá trị chiết áp vào 0,1 V sau đó
lặp lại Bước iii, nếu động cơ vẫn không khởi động, sau đó thêm vào 0,2V / 0,3V / 0,4V của chiết áp và
lặp lại Bước iii cho đến khi động cơ khởi động.
v.Nếu động cơ đảo chiều khi khởi động, có nghĩa là mô-men xoắn Khởi động cao, nên giảm Khởi động
mô-men xoắn để khởi động bình thường, Nếu không đảo chiều trong thời gian dài sẽ làm hỏng động cơ và MOSFET.
b) Bảo vệ quá tải và cài đặt điện trở lấy mẫu hiện tại: JY01 có quá tải hoàn hảo
chức năng bảo vệ, nó có chức năng bảo vệ quá tải và bảo vệ dòng điện bất thường
khi giá trị điện trở lấy mẫu hiện tại R được đặt đúng.Khi nào điện áp chân đáp ứng với
0,1V, giám sát quá tải sẽ bắt đầu và chuyển sang trạng thái dòng điện không đổi, dòng biến tần sẽ không
thay đổi, bất kể điện áp VR cao hơn hoặc thấp hơn và tải lớn hơn hoặc
Ở trạng thái này, JY01 sẽ tiếp tục cung cấp công suất truyền động liên tục cho động cơ.nếu điện áp chân Là
đáp ứng đến 0,2V hoặc hơn, bảo vệ sẽ kích hoạt trong 4,5 μs.
Phương pháp lựa chọn giá trị R
Công thức giá trị R I = 0,1 / R
I: giá trị của dòng điện không đổi (đơn vị: Amp)
0,1: JY01 Là điện áp chân
R: điện trở giới hạn hiện tại (đơn vị: Ohm)
Ví dụ: làm việc hiện tại: 3A, đặt dòng điện không đổi an toàn là 5A, khi dòng điện
đáp ứng đến 5A hoặc hơn, chương trình sẽ giữ hiện tại ở 5A và theo công thức
I = 0,1 / R, R = 0,1 / 5 = 0,02 Ohm, do đó, bảo vệ quá tải và điện trở nguồn lấy mẫu hiện tại
phải là 20 mOhm
c) Bảo vệ chặn: bảo vệ chặn sẽ được kích hoạt và dừng đầu ra nếu động cơ không
bắt đầu bình thường trong 3 giây, giảm điện áp VR xuống 0 để thoát khỏi chế độ bảo vệ, tăng điện áp VR
để khởi động lại động cơ.
