| MOQ: | 1 bộ |
| giá bán: | negotiable |
| bao bì tiêu chuẩn: | Túi PE + thùng carton |
| Thời gian giao hàng: | 5-10 ngày |
| phương thức thanh toán: | T / T, L / C, Paypal |
| khả năng cung cấp: | 1000 bộ / ngày |

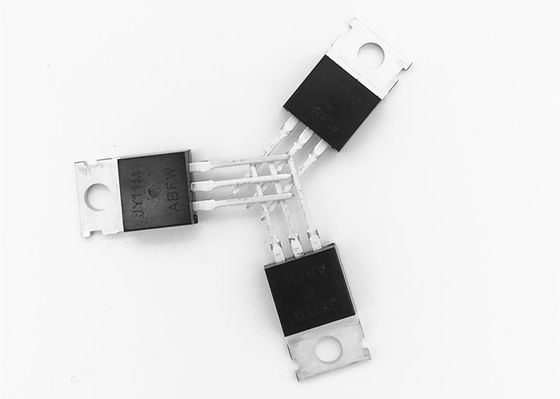

JY11M N Chế độ nâng cao kênh N MOSFET nguồn
MÔ TẢ CHUNG
JY11M sử dụng các kỹ thuật xử lý rãnh mới nhất để đạt được ô cao
mật độ và giảm sức đề kháng với xếp hạng tuyết lở lặp đi lặp lại cao.Những
các tính năng kết hợp để làm cho thiết kế này trở thành một thiết bị cực kỳ hiệu quả và đáng tin cậy cho
sử dụng trong ứng dụng chuyển đổi nguồn và nhiều ứng dụng khác.
ĐẶC TRƯNG
● 100V / 110A, RDS (BẬT) = 6,5mΩ@VGS= 10V
● Chuyển đổi nhanh chóng và phục hồi cơ thể đảo ngược
● Điện áp và dòng điện tuyết lở được đặc trưng đầy đủ
● Gói tuyệt vời để tản nhiệt tốt
CÁC ỨNG DỤNG
● Chuyển đổi ứng dụng
● Chuyển mạch cứng và mạch tần số cao
● Quản lý điện năng cho hệ thống biến tần
Xếp hạng tối đa tuyệt đối (Tc = 25ºC Trừ khi có ghi chú khác)
| Biểu tượng | Tham số | Giới hạn | Đơn vị | |
| VDS | điện áp cực tiêu tán | 100 | V | |
| VGS | Điện áp nguồn cổng | ± 20 | V | |
| TôiD | Xả liên tục Hiện hành |
Tc = 25ºC | 110 | A |
| Tc = 100ºC | 82 | |||
| TôiDM | Dòng xả xung | 395 | A | |
| PD | Tiêu tán công suất tối đa | 210 | W | |
| TJ TSTG | Mối nối vận hành và nhiệt độ lưu trữ Phạm vi |
-55 đến +175 | ºC | |
| RθJC | Khả năng chịu nhiệt-Mối nối với vỏ | 0,65 | ºC / W | |
| RθJA | Khả năng chịu nhiệt-Mối nối với môi trường xung quanh | 62 |
Đặc tính điện (Ta = 25ºC Trừ khi có ghi chú khác)
| Biểu tượng | Tham số | Điều kiện | Min | Typ | Max | Đơn vị |
| Đặc điểm tĩnh | ||||||
| BVDSS | Drain-Nguồn Sự cố điện áp |
VGS= 0V, tôiDS= 250uA | 100 | V | ||
| TôiDSS | Điện áp cổng 0 Xả hiện tại |
VDS= 100V, VGS= 0V | 1 | uA | ||
| TôiGSS | Rò rỉ thân cổng Hiện hành |
VGS=± 20V, VDS= 0V | ± 100 | nA | ||
| VGS (th) | Ngưỡng cổng Vôn |
VDS= VGS, TôiDS= 250uA | 2.0 | 3.0 | 4.0 | V |
| RDS (BẬT) | Drain-Nguồn Kháng chiến trên trạng thái |
VGS= 10V, tôiDS= 40A | 6,5 | mΩ | ||
| gFS | Ở đằng trước Transconductance |
VDS= 50V, tôiDS= 40A | 100 | S |
TẢI HƯỚNG DẪN SỬ DỤNG JY11M
