Thông tin chi tiết sản phẩm:
|
| điện áp cực tiêu tán: | 30 V | Điện áp nguồn cổng: | ± 20V |
|---|---|---|---|
| Tản điện tối đa: | 1,5W | Dòng xả xung: | 30A |
| Ứng dụng: | Bộ chuyển đổi DC / DC | Màu sắc: | Đen |
| Điểm nổi bật: | Trình điều khiển MOSFET động cơ bldc,MOSFET điều khiển động cơ 3 pha Bldc,Mạch điều khiển MOSFET cho Động cơ Bldc |
||

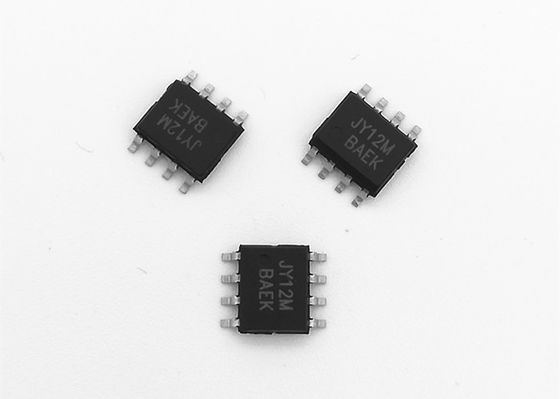

JY12M N và P Kênh 30V MOSFET cho trình điều khiển động cơ BLDC
MÔ TẢ CHUNG
JY12M là bóng bán dẫn công suất trường công suất chế độ nâng cao logic Kênh N và P
được sản xuất bằng công nghệ rãnh DMOS mật độ tế bào cao.Mật độ cao này
quy trình được điều chỉnh đặc biệt để giảm thiểu sức đề kháng trên trạng thái.Những thiết bị này là
đặc biệt thích hợp cho các ứng dụng điện áp thấp như điện thoại di động và máy tính xách tay
quản lý nguồn máy tính và các mạch cấp nguồn bằng pin khác ở nơi cao
cần chuyển đổi và tổn thất điện năng nội tuyến thấp trong một bề mặt phác thảo rất nhỏ
gói gắn kết.
ĐẶC TRƯNG
| Thiết bị | RDS (BẬT) MAX | TôiDMAX(25ºC) |
| Kênh N | 20mΩ @ VGS= 10V | 8,5A |
| 32mΩ @ VGS= 4,5V | 7.0A | |
| Kênh P | 45mΩ @ VGS= -10V | -5,5A |
| 85mΩ @ VGS= -4,5V | -4.1A |
● Điện dung đầu vào thấp
● Tốc độ chuyển đổi nhanh
CÁC ỨNG DỤNG
● Quản lý nguồn điện
● Bộ chuyển đổi DC / DC
● Điều khiển động cơ DC
● Biến tần màn hình & TV LCD
● Biến tần CCFL
Xếp hạng tối đa tuyệt đối (Ta = 25ºC Trừ khi có ghi chú khác)
| Tham số | Biểu tượng | Kênh N | Kênh P | Đơn vị | |||
| 10 giây | Vững chắc | 10 giây | Vững chắc | ||||
| Điện áp cực tiêu tán | VDSS | 30 | -30 | V | |||
| Điện áp nguồn cổng | VDSS | ±20 | ±20 | ||||
| Tiếp diễn Xả hiện tại |
Ta = 25 ºC | TôiD | 8.5 | 6,5 | -7.0 | -5,3 | A |
| Ta = 70 ºC | 6,8 | 5.1 | -5,5 | -4,1 | |||
| Dòng xả xung | TôiDM | 30 | -30 | ||||
| Công suất tối đa Sự tiêu tán |
Ta = 25 ºC | PD | 1,5 | W | |||
| Ta = 70 ºC | 0,95 | ||||||
| Vận hành đường giao nhau Nhiệt độ |
TJ | -55 đến 150 | ºC | ||||
| Cách nhiệt Giao lộ với môi trường xung quanh |
RθJA | 61 | 100 | 62 | 103 | ºC / W | |
| Cách nhiệt Đường nối với trường hợp |
RθJC | 15 | 15 | ºC / W |
Đặc tính điện (Ta = 25ºC Trừ khi có ghi chú khác)
| Biểu tượng | Tham số | Điều kiện | Min | Typ | Max | Đơn vị | |
| Tĩnh | |||||||
| VGS (th) | Ngưỡng cổng Vôn |
VDS= VGS,TÔID= 250uA | N-Ch | 1,0 | 1,5 | 3.0 | V |
| VDS= VGS,TÔID= -250uA | P-Ch | -1.0 | -1,5 | -3.0 | |||
| TôiGSS | Cổng rò rỉ Hiện hành |
VDS= 0V, VGS= ± 20V | N-Ch | ± 100 | nA | ||
| P-Ch | ± 100 | ||||||
| TôiDSS | Điện áp cổng 0 Xả hiện tại |
VDS= 30V, VGS= 0V | N-Ch | 1 | uA | ||
| VDS= -30V, VGS= 0V | P-Ch | -1 | |||||
| TôiD (BẬT) | Hệ thống thoát nước On-State Hiện hành |
VDS≥5V, VGS= 10V | N-Ch | 20 | A | ||
| VDS≤-5V, VGS= -10V | P-Ch | -20 | |||||
| RDS (BẬT) | Drain-Nguồn Trên trạng thái Sức cản |
VGS= 10V, tôiD= 7,4A | N-Ch | 15 | 20 | mΩ | |
| VGS= -10V, tôiD= -5,2A | P-Ch | 38 | 45 | ||||
| VGS= 4,5V, tôiD= 6,0A | N-Ch | 23 | 32 | ||||
| VGS= -4,5V, tôiD= -4,0A | P-Ch | 65 | 85 | ||||
| VSD | Chuyển tiếp Diode Vôn |
TôiS= 1,7A, VGS= 0V | N-Ch | 0,8 | 1,2 | V | |
| TôiS= -1,7A, VGS= 0V | P-Ch | -0,8 | -1,2 |
