Thông tin chi tiết sản phẩm:
|
| điện áp cực tiêu tán: | 40 V | Điện áp nguồn cổng: | ± 20V |
|---|---|---|---|
| Tản điện tối đa: | 210W | Dòng xả xung: | 720A |
| Mạch tần số cao: | Đúng | Màu sắc: | Đen và trắng |
| Điểm nổi bật: | bldc ic,ic điều khiển động cơ 3 pha bldc,mạch điều khiển bldc |
||

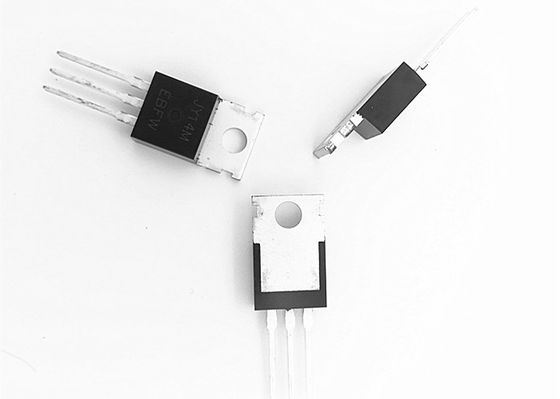

Chế độ nâng cao kênh JY14M N MOSFET nguồn cho trình điều khiển động cơ BLDC
MÔ TẢ CHUNG
JY14M sử dụng các kỹ thuật xử lý rãnh mới nhất để đạt được ô cao
mật độ và giảm sức đề kháng với xếp hạng tuyết lở lặp đi lặp lại cao.Những
các tính năng kết hợp để làm cho thiết kế này trở thành một thiết bị cực kỳ hiệu quả và đáng tin cậy cho
sử dụng trong ứng dụng chuyển đổi nguồn và nhiều ứng dụng khác.
ĐẶC TRƯNG
● 40V / 200A, RDS (BẬT) = 2,5mΩ@VGS= 10V
● Chuyển đổi nhanh chóng và phục hồi cơ thể đảo ngược
● Điện áp và dòng điện tuyết lở được đặc trưng đầy đủ
● Gói tuyệt vời để tản nhiệt tốt
CÁC ỨNG DỤNG
● Chuyển đổi ứng dụng
● Chuyển mạch cứng và mạch tần số cao
● Quản lý điện năng cho hệ thống biến tần
Xếp hạng tối đa tuyệt đối (Tc = 25ºC Trừ khi có ghi chú khác)
| Biểu tượng | Tham số | Giới hạn | Đơn vị | |
| VDS | điện áp cực tiêu tán | 40 | V | |
| VGS | Điện áp nguồn cổng | ± 20 | V | |
| TôiD | Xả liên tục Hiện hành |
Tc = 25ºC | 200 | A |
| Tc = 100ºC | 130 | |||
| TôiDM | Dòng xả xung | 720 | A | |
| PD | Tiêu tán công suất tối đa | 210 | W | |
| TJ TSTG | Mối nối vận hành và nhiệt độ lưu trữ Phạm vi |
-55 đến +175 | ºC | |
| RθJC | Khả năng chịu nhiệt-Mối nối với vỏ | 0,65 | ºC / W | |
| RθJA | Khả năng chịu nhiệt-Mối nối với môi trường xung quanh | 62 |
Đặc tính điện (Ta = 25ºC Trừ khi có ghi chú khác)
| Biểu tượng | Tham số | Điều kiện | Min | Typ | Max | Đơn vị |
| Đặc điểm tĩnh | ||||||
| BVDSS | Drain-Nguồn Sự cố điện áp |
VGS= 0V, tôiDS= 250uA | 40 | V | ||
| TôiDSS | Điện áp cổng 0 Xả hiện tại |
VDS= 100V, VGS= 0V | 1 | uA | ||
| TôiGSS | Rò rỉ thân cổng Hiện hành |
VGS=± 20V, VDS= 0V | ± 100 | nA | ||
| VGS (th) | Ngưỡng cổng Vôn |
VDS= VGS, TôiDS= 250uA | 2.0 | 3.0 | 4.0 | V |
| RDS (BẬT) | Drain-Nguồn Kháng chiến trên trạng thái |
VGS= 10V, tôiDS= 60A | 2,5 | mΩ | ||
| gFS | Ở đằng trước Transconductance |
VDS= 20V, tôiDS= 60A | 100 | S |
Đặc tính điện (Ta = 25ºC Trừ khi có ghi chú khác)
| Biểu tượng | Tham số | Điều kiện | Min | Typ | Max | Đơn vị |
| Đặc điểm Diode nguồn xả | ||||||
| VSD | Chuyển tiếp Diode Vôn |
VGS= 0V, tôiSD= 100A | 1,2 | V | ||
| Trr | Thời gian khôi phục ngược | TôiSD= 100A di / dt = 100A / us |
38 | ns | ||
| Qrr | Phí khôi phục ngược | 58 | nC | |||
| Đặc điểm động | ||||||
| RG | Cổng kháng | VGS= 0V, VDS= 0V, f = 1MHZ |
1,2 | Ω | ||
| Td (trên) | Thời gian trễ bật | VDS= 20V, RG= 6Ω, TôiDS = 100A, VGS= 10V, |
34 | ns | ||
| Tr | Thời gian tăng giá bật | 22 | ||||
| Td (tắt) | Thời gian trễ tắt | 48 | ||||
| Tf | Giờ mùa thu tắt | 60 | ||||
| CISS | Điện dung đầu vào | VGS =0V, VDS= 20V, f = 1,0MHz |
5714 | pF | ||
| COSS | Điện dung đầu ra | 1460 | ||||
| CRSS | Chuyển ngược Điện dung |
600 | ||||
| Qg | Tổng phí cổng | VDS= 30V, tôiD= 100A, VGS= 10V |
160 | nC | ||
| Qgs | Phí nguồn cổng | 32 | ||||
| Qgd | Phí thoát nước | 58 |
