Thông tin chi tiết sản phẩm:
|
điện áp cực tiêu tán: | 600 V | Điện áp nguồn cổng: | ± 30V |
---|---|---|---|
Tản điện tối đa: | 33W | Dòng xả xung: | 16A |
Ứng dụng: | Thắp sáng | Hình dạng: | Quảng trường |
Điểm nổi bật: | MOSFET công suất n kênh,MOSFET N kênh công tắc bên cao,Bộ điều khiển động cơ MOSFET công suất |

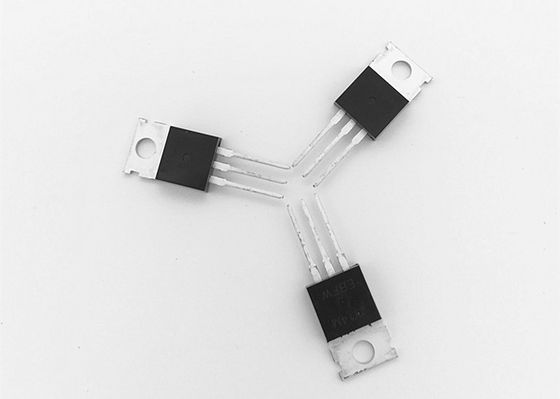

Gói JY16M N Kênh 600V TO220F-3
Chế độ nâng cao Power MOSFET cho trình điều khiển động cơ BLDC
MÔ TẢ CHUNG
JY16M sử dụng các kỹ thuật xử lý rãnh mới nhất để đạt được ô cao
mật độ và giảm sức đề kháng với xếp hạng tuyết lở lặp đi lặp lại cao.Những
các tính năng kết hợp để làm cho thiết kế này trở thành một thiết bị cực kỳ hiệu quả và đáng tin cậy cho
sử dụng trong ứng dụng chuyển đổi nguồn và nhiều ứng dụng khác.
ĐẶC TRƯNG
● 600V / 4A, RDS (BẬT) =2,6Ω@VGS= 10V
● Chuyển đổi nhanh chóng và phục hồi cơ thể đảo ngược
● Gói tuyệt vời để tản nhiệt tốt
CÁC ỨNG DỤNG
● Ánh sáng
● Bộ nguồn chế độ chuyển đổi hiệu quả cao
Xếp hạng tối đa tuyệt đối (Tc = 25ºC Trừ khi có ghi chú khác)
Biểu tượng | Tham số | Xếp hạng | Đơn vị | |
VDS | điện áp cực tiêu tán | 600 | V | |
VGS | Điện áp nguồn cổng | ± 30 | V | |
TôiD | Xả liên tục Hiện hành |
Tc = 25ºC | 4 | A |
Tc = 100ºC | 2,9 | |||
TôiDM | Dòng xả xung | 16 | A | |
PD | Tiêu tán công suất tối đa | 33 | W | |
TJ TSTG | Mối nối vận hành và nhiệt độ lưu trữ Phạm vi |
-55 đến +150 | ºC | |
RθJC | Khả năng chịu nhiệt-Mối nối với vỏ | 1,5 | ºC / W | |
RθJA | Khả năng chịu nhiệt-Mối nối với môi trường xung quanh | 62 |
Đặc tính điện (Tc = 25ºC Trừ khi có ghi chú khác)
Biểu tượng | Tham số | Điều kiện | Min | Typ | Max | Đơn vị |
Đặc điểm tĩnh | ||||||
BVDSS | Drain-Nguồn Sự cố điện áp |
VGS= 0V, tôiDS= 250uA | 600 | V | ||
TôiDSS | Điện áp cổng 0 Xả hiện tại |
VDS= 600V, VGS= 0V | 1 | uA | ||
TôiGSS | Rò rỉ thân cổng Hiện hành |
VGS=± 30V, VDS= 0V | ± 100 | nA | ||
VGS (th) | Ngưỡng cổng Vôn |
VDS= VGS, TôiDS= 250uA | 2.0 | 3.0 | 4.0 | V |
RDS (BẬT) | Drain-Nguồn Kháng chiến trên trạng thái |
VGS= 10V, tôiDS= 4A | 2,6 | 2,8 | Ω |
Đặc tính điện (Tc = 25ºC Trừ khi có ghi chú khác)
Biểu tượng | Tham số | Điều kiện | Min | Typ | Max | Đơn vị |
Đặc điểm Diode nguồn xả | ||||||
VSD | Chuyển tiếp Diode Vôn |
VGS= 0V, tôiSD= 2A | 1,5 | V | ||
Trr | Thời gian khôi phục ngược | TôiSD= 4A di / dt = 100A / us |
260 | ns | ||
Qrr | Phí khôi phục ngược | 1,5 | nC | |||
Đặc điểm động | ||||||
RG | Cổng kháng | VGS= 0V, VDS= 0V, f = 1MHZ |
5 | Ω | ||
Td (trên) | Thời gian trễ bật | VDS= 300V, RG= 25Ω, TôiDS = 4A, VGS= 10V, |
15 | ns | ||
Tr | Thời gian tăng giá bật | 48 | ||||
Td (tắt) | Thời gian trễ tắt | 28 | ||||
Tf | Giờ mùa thu tắt | 35 | ||||
CISS | Điện dung đầu vào | VGS =0V, VDS= 25V, f = 1,0MHz |
528 | pF | ||
COSS | Điện dung đầu ra | 72 | ||||
CRSS | Chuyển ngược Điện dung |
9 | ||||
Qg | Tổng phí cổng | VDS= 480V, tôiD= 4A, VGS= 10V |
16 | nC | ||
Qgs | Phí nguồn cổng | 3.5 | ||||
Qgd | Phí thoát nước | 7.1 |
TẢI HƯỚNG DẪN SỬ DỤNG JY16M
