| MOQ: | 5 cái |
| giá bán: | negotiable |
| bao bì tiêu chuẩn: | bộ xuất khẩu |
| Thời gian giao hàng: | như đã xác nhận |
| phương thức thanh toán: | Liên minh phương Tây, T / T, |
| khả năng cung cấp: | 10000 CÁI |

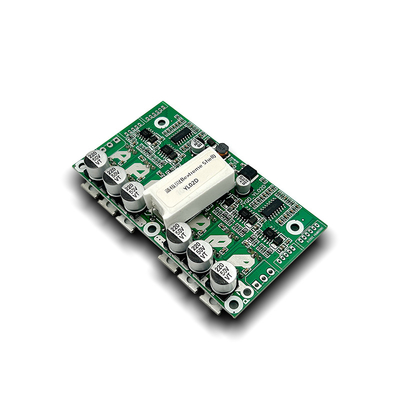

Mô hình số JYQD-YL02D
Tính năng: Có thể điều khiển hai động cơ cùng một lúc, có thể được điều khiển đơn hoặc đôi.
có chức năng phanh điện phản ứng, Vòng mạch giải phóng bảo vệ sạc ngược phanh, có thể được điều khiển bởi MCU,
Cổng "5V" trên bảng có thể cung cấp 300mA hiện tại cho MCU bên ngoài
Các thông số cơ bản
Nhiệt độ hoạt động: -20 ∼ 85°C
Điện áp hoạt động: 12-36VDC
Điện hoạt động: 15A
Điều khiển tốc độ PWM PWM tần số:1K-10KHZ; chu kỳ làm việc 0-100%
Điều chỉnh tốc độ điện áp tương tự: 0-5V
Điểm đầu ra tín hiệu xung tốc độ: Vâng
Chế độ lái xe hai động cơ: 540W mỗi động cơ
Bảng lựa chọn
Nó có bốn phiên bản để bạn lựa chọn, xin vui lòng cho chúng tôi biết phiên bản nào bạn muốn.
JYQD-YL02D ((8559) phiên bản khởi động trực tiếp không có chức năng LOCK, ((quản lý tốc độ tuyến tính 0-5V, phanh đường:0-5V)
JYQD-YL02D ((457E) phiên bản khởi động trực tiếp không có chức năng LOCK, ((quản lý tốc độ tuyến tính 0-2.5V, phanh đường:0-2.5V)
JYQD-YL-02D ((99F2) phiên bản khởi động an toàn có chức năng LOCK. ((quản lý tốc độ tuyến tính 0-5V, phanh đường:0-5V)
JYQD-YL-02D ((C737) phiên bản khởi động an toàn có chức năng LOCK. ((quản lý tốc độ tuyến tính 0-2.5V, phanh đường:0-2.5V)
Khởi động an toàn: nếu bạn sử dụng một máy đo năng lượng kiểu nút để điều chỉnh tốc độ, nếu máy đo năng lượng không nghỉ đến 0 trước khi dừng lại, động cơ sẽ bắt đầu trực tiếp theo
Lưu ý quan trọng
1: Phân biệt hiệu ứng Hall cảm biến BLDC động cơ có chuỗi dây Hall khác nhau, xin vui lòng làm tốt phù hợp trước khi onload ổ đĩa.
2: Thêm thùng tản nhiệt nếu sức mạnh hơn 100W và giữ điều kiện phân tán nhiệt tốt cho bảng.
Biểu đồ dây
MA---phase động cơ
MB---phase động cơ
MC---phase động cơ
P+ ---DC+
P---- DC-
Bộ cảm biến HA---Hall
HB---Hall sensor
HC---Hall sensor
5V---Hall sensor 5V
GND---Hall sensor GND
GND: Chỉ cho tín hiệu điều khiển
VR: Điều chỉnh tốc độ, ((0-2.5V hoặc 0-5V điều chỉnh tốc độ tuyến tính).Tần số PWM:1K-5KHz.
ZF: Điều khiển về phía trước và phía sau ((5V mức cao hoặc 0V mức thấp, nếu bạn sử dụng 3.3V MCU, bạn cần phải làm điều chỉnh đến 5V)
M:điểm đầu ra tín hiệu xung tốc độ
EL: chức năng phanh, phanh tuyến tính 0-2,5V hoặc 0-5V
Nguồn điện 5V:5V cho thiết bị điều khiển bên ngoài ((≤ 300mA)
Kích thước tổng thể
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
