| MOQ: | 5 cái |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | bộ cho gói xuất khẩu |
| Thời gian giao hàng: | như đã xác nhận |
| phương thức thanh toán: | L / C, T / T, Western Union |
| khả năng cung cấp: | 10000 cái / tháng |

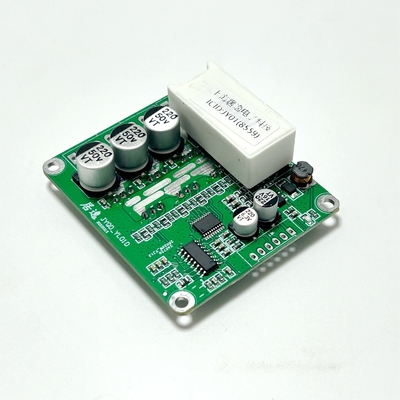

Mô hình số JYQD_YL01DXXXX
Ứng dụng
Xe điện RC, xe đạp cân bằng hai bánh, xe lăn RC, máy y tế, xe giải trí, robot, vv
Định nghĩa cảng
1. cổng điều khiển (phải) 2.54 khoảng cách lỗ
5V ¢ Lượng đầu ra bên trong của bảng điều khiển là 5V.
EL ¢ Cổng điều khiển phanh, phanh tuyến tính phản ứng, với chức năng phục hồi năng lượng, phanh điện áp tương tự 0-5V. Với tốc độ không đổi +, điện áp phanh càng cao,lực phanh càng lớn 0-100%.
M ¢ Cổng đầu ra tín hiệu tốc độ, tần số xung tỷ lệ thuận với tốc độ động cơ (tỷ lệ xung liên quan đến động cơ)
Z / F ¢ Các cổng điều khiển phía trước và ngược. Chuyển đổi cứng, xoay theo một hướng với 5V hoặc treo, và xoay theo hướng khác với GND.
VR ¢ Cổng điều khiển tốc độ, điều chỉnh tốc độ điện áp tương tự 0V-5V (0-2.5V) điều chỉnh tốc độ, điều chỉnh tốc độ tuyến tính từ thấp đến cao.Các điều chỉnh tốc độ PWM bên ngoài cần phải được đồng đất với bảng lái xe.
GND Ứng dụng GND nội bộ của bộ điều khiển
2. cổng nguồn (trái): 3.96 khoảng cách lỗ
P +
P- ️ Điện năng lượng đầu vào âm
MC/W 1 trong các đường pha của động cơ
MB/V Một trong các đường pha của động cơ
MA/U ️ Một trong các đường pha của động cơ
GND Motor Hall anode
HA Một trong những tín hiệu của nhà máy
HB Một trong những tín hiệu của nhà máy
HC Một trong những tín hiệu của nhà máy
5V Motor Hall dương tính
3Lưu ý rằng đường dây động cơ không nên quá dài, vì dây quá dài và sẽ có nhiễu tín hiệu.
4Khi làm việc với dòng điện liên tục cao, nên chú ý đến sự phân tán nhiệt
Biểu đồ dây
Bảng lựa chọn
Sơ đồ sơ đồ của sản phẩm
Sơ đồ kích thước
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
