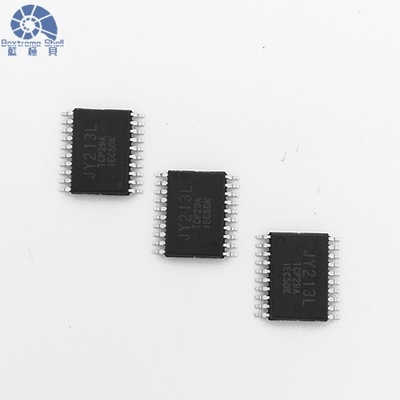

Trình điều khiển cổng tốc độ cao JY213L cho các thiết bị MOSFET và IGBT công suất

Trình điều khiển cổng tốc độ cao JY213L dành cho các thiết bị MOSFET và IGBT công suất với ba kênh đầu ra độc lập

Sự miêu tả

JY213L là trình điều khiển cổng 3 pha tốc độ cao được thiết kế riêng cho các thiết bị MOSFET và IGBT nguồn.Trình điều khiển nâng cao này có ba kênh đầu ra độc lập, cả cao và thấp được tham chiếu, đảm bảo kiểm soát tối ưu.Với thời gian chết tích hợp và tính năng bảo vệ chống bắn xuyên, nó bảo vệ nửa cầu, ngăn chặn bất kỳ thiệt hại tiềm ẩn nào.Các mạch UVLO đảm bảo hoạt động đáng tin cậy bằng cách ngăn chặn sự cố trong các tình huống điện áp ngưỡng thấp.Bằng cách sử dụng quy trình BCD điện áp cao đột phá và kỹ thuật loại bỏ tiếng ồn ở chế độ chung, trình điều khiển này duy trì sự ổn định trong các tình huống tiếng ồn dV/dt cao đồng thời thể hiện khả năng chịu điện áp chuyển tiếp âm đặc biệt.Ngoài ra, một chân kích hoạt sẽ kích hoạt chế độ chờ, cho phép chip chuyển sang trạng thái dòng tĩnh thấp và nâng cao tuổi thọ của pin.Trải nghiệm hiệu suất vô song và độ tin cậy lâu dài với trình điều khiển cổng tốc độ cao JY213L.biết thêm chi tiết xin vui lòng bấm vào đây.

Đặc trưng

• Tích hợp trình điều khiển phía cao nửa cầu 90V
• Khả năng điều khiển lên đến cổng nửa cầu 3 pha
• Đi-ốt dây đeo khởi động tích hợp cho mỗi kênh bên cao
• Bảo vệ thời gian chết tích hợp
• Bảo vệ bắn xuyên qua
• Khóa dưới điện áp cho VCC và VBS
• Điện áp hoạt động thấp 0–5,5V đối với VCC và VBS
• Tương thích logic đầu vào 3,3V và 5V
• Kích hoạt chân (EN) cho dòng chờ thấp
• IO+/IO-: +1.2A/–2.0A tại VCC=15V, VBS=15V
• Thời gian chết tích hợp: 0,5us (điển hình)
• Mạch khử nhiễu dV/dt chế độ chung
• Chịu được điện áp chuyển tiếp âm
• Ổ đĩa cổng dI/dt thấp giúp chống ồn tốt hơn
• Dải hoạt động –40ºC đến 125ºC
• Gói dấu chân nhỏ: TSSOP20L/24L,173mil

Ứng dụng

• Trình điều khiển động cơ 3 pha E-BIKE/dụng cụ điện
• Điều khiển động cơ mini/micro chạy bằng pin
• Biến tần đa năng

Sơ đồ khối

Mạch ứng dụng điển hình

Cấu hình chân
